Rohloff Splined Carrier S Steckritzel-Adapter Für Speedhub

Sonderlösung für den Umbau auf Steckritzelsystem: der Splined Carrier S Adapter von Rohloff
Seit 2016 stattet Rohloff alle Naben in der laufenden Serie mit einem Steckritzelsystem aus. Wenden oder Austauschen eines Ritzels erfolgt dann ganz einfach ohne Kettenpeitsche oder Abzieher. Aufgrund der gleichen Bauteilbasis (Verschraubung) können bestehende Naben mit diesem Stecksystem nach- oder umgerüstet werden.
Für Sonderfälle, bei denen eine Anpassung der Kettenlinie nicht möglich ist (z. B. spezieller Kettenkasten, Kette im Hinterbau laufend, Kollision mit der Kettenstrebe auf Grund außergewöhnlich engen Bauraums), bietet Rohloff den Splined Carrier S an. Dieser ist ausschließlich für Steckritzel mit 15Z-19 + 21Z zu verwenden und ist nicht kompatibel mit Steckritzeln mit 13Z und 14Z oder Gates Riemenscheiben.

Ein Ritzelabzieher ist nur zur Montage des Splined Carriers notwendig. Die Steckritzel selbst können ohne Ritzelabzieher gewechselt werden. Auf den Splined Carrier (Steckritzelträger) wird zuerst das wendbare Steckritzel aufgesteckt und mit Hilfe des Sprengringes gesichert. Anschließend die komplette Einheit, wie bei einem Schraubritzel gewohnt, auf den Antreiber der Nabe aufschrauben.
Zur Kollisionsprüfung zwischen Rahmenstrebe und Steckritzel bietet Rohloff eine Schablone an.
Bei Verwendung des Splined Carrier / Steckritzelsystems benötigt der Kettenspanner die lange Rahmenschraube.
Die Verwendung eines geschlossenen Kettenschutzes (Hebie etc.) muss individuell auf Kompatibilität geprüft werden.
Kettenlinien:Mit Splined Carrier S verschiebt sich die bisherige Kettenlinie (Schraubritzel 54 mm), und zwar wie folgt:
135 / 142 mm Rahmen mit Steckritzel:15-21 Zähne = 55 mm Kettenlinie148 mm Rahmen mit Steckritzel:15-21 Zähne = 52 mm Kettenlinie170 / 177 / 190 / 197 mm Rahmen mit Steckritzel:15-21 Zähne = 73 mm KettenlinieHerstellerhinweis:Aufgrund der erweiterten Zähnezahl ergeben sich viele Kettenblatt-/Ritzelkombinationen. In der Entfaltungstabelle kann die jeweils zulässige oder gewünschte Übersetzung ermittelt werden. In der Praxis hat sich bei Trekking/Alltagseinsatz ein Übersetzungsfaktor (Kettenblatt : Ritzel) von 2,5 – 2,8 bewährt. Wer aber im Gelände und in den Bergen unterwegs ist, der kann bis zu einem Mindestfaktor von 1,9 herunter seine ganz individuelle Übersetzung wählen.
Herstellernummer:8540S

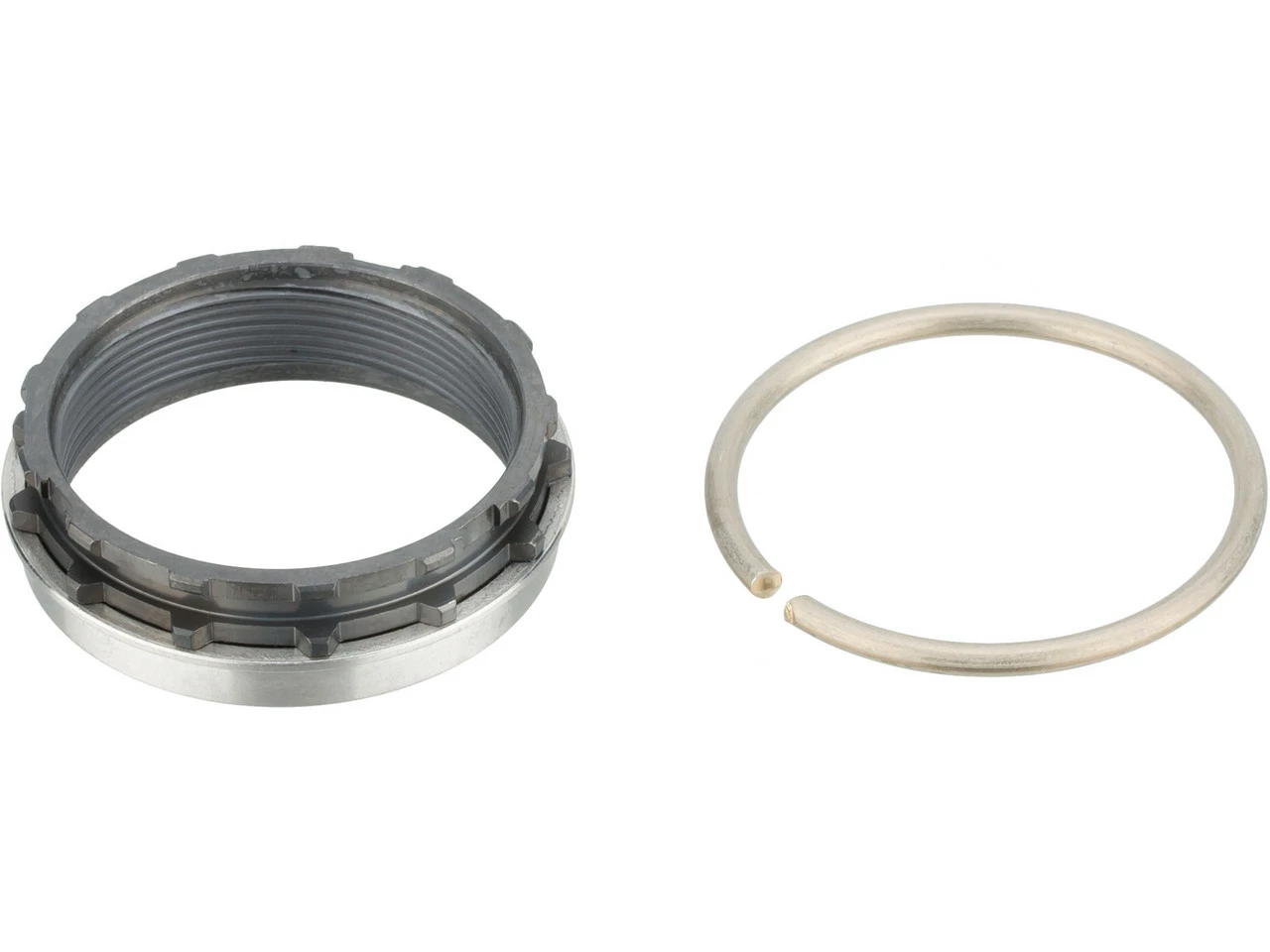

Lieferumfang:1 x Steckritzel- Adapter Rohloff Splined Carrier S1 x Sicherungsring Rohloff
